本文基于QEMU 7.0。

QEMU中同一类别的设备可能有很多种，对于同类不同种的设备，需要调用不同的函数进行相应的处理；并且，同一总线下可能挂在了很多不同种，甚至不同类别的设备，也需要调用不同的函数进行相应的处理。为了能方便的处理这些情况，面向对象的思想是必不可少的。为此，QEMU中实现了一套面向对象的模型——QOM（QEMU Object Module）。

QOM实现了类似JAVA的单根继承的结构，可实现多个接口，并可对对象的属性进行动态的增加、移除、修改。其中比较重要的几个结构如下：

Object: 所有可实例化的对象的基类；
ObjectClass: 所有类对象的基类；
Interface: 所有接口的基类；
ObjectProperty: 对象可动态增加、移除、修改的属性；
TypeInfo: 保存对应类型的信息（包括继承关系、实现的接口、是否是抽象类、类对象的初始化函数、实例的初始化函数（构造函数？）等）；
TypeImpl: TypeInfo的进一步抽象，以此来初始化对应的类对象及对应的示例。该结构对用户是透明的，用户只需定义TypeInfo。

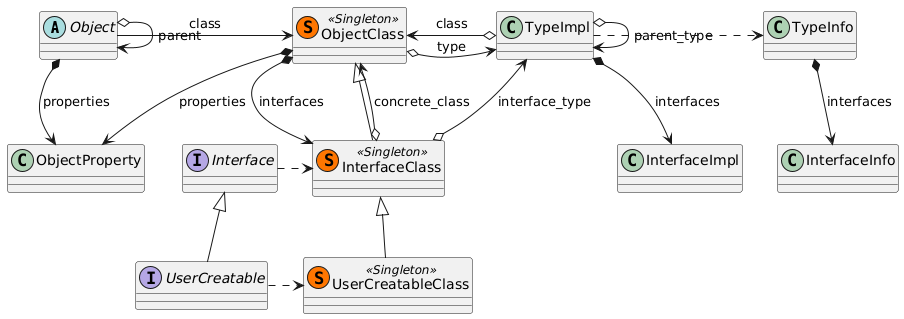

每个结构的具体信息及其字段的具体含义可在qemu/include/qom/object.h中查看。它们之间的关系如以下的UML所示：

PlantUML Syntax:
abstract class Object
class ObjectClass << (S, #FF7700) Singleton >>
class InterfaceClass << (S, #FF7700) Singleton >>
class UserCreatableClass << (S, #FF7700) Singleton >>
interface Interface
interface UserCreatable
Object -> ObjectClass : class
Object o--> Object : parent
ObjectClass o-> TypeImpl : type
Object *--> ObjectProperty : properties
ObjectClass *--> ObjectProperty : properties
ObjectClass *--> InterfaceClass : interfaces
ObjectClass <|-- InterfaceClass
ObjectClass <--o InterfaceClass : concrete_class

TypeInfo *--> InterfaceInfo : interfaces
TypeImpl <--o InterfaceClass: interface_type
TypeImpl o--> TypeImpl : parent_type
TypeImpl o-> ObjectClass : class
TypeImpl *--> InterfaceImpl : interfaces
TypeImpl .> TypeInfo

InterfaceClass <|-- UserCreatableClass
Interface <|-- UserCreatable
Interface .> InterfaceClass
UserCreatable .> UserCreatableClass

若想要新增一种类，则需要实现以下几个结构体：

新增一个Object：若为接口，则只需typedef一下即可，如typedef struct MyInterface MyInterface;；否则的话，该结构体中放置对象的各种各成员变量，其中第一个成员必须是Object或其子类；
新增一个ObjectClass：该结构体放置对象的各种成员函数和类成员变量，其中第一个成员必须是ObjectClass或其子类（若为接口，则第一个成员必须是Interface；
TypeInfo：该结构体主要用于注册该类的typename、继承关系、构造析构函数等。

QOM中面向对象的特性

利用QOM，QEMU实现了在C语言中编写面向对象风格的代码。虽然使用起来，与C++、JAVA这种原生支持面向对象的语言略复杂了些，但至少封装、继承、多态三大面向对象的特性都可以实现。

封装

封装自不用说，C语言中的结构体就能实现封装；当然，像public、protected、private这种访问属性是没法实现了，虽说将对象中部分数据的类型定义放到.c文件中或将数据定义为void *opaque也能实现类似private的能力，但是这样代码的可阅读性和可维护性就大大降低了，因此对于数据访问属性的控制更多还是靠代码中的约定。如DeviceState定义中的parent_obj是private的，你不应该直接访问它。

struct DeviceState {
    /*< private >*/
    Object parent_obj;
    /*< public >*/

    const char *id;
    char *canonical_path;
    bool realized;
    bool pending_deleted_event;
    QemuOpts *opts;
    int hotplugged;
    BusState *parent_bus;
    QLIST_HEAD(, NamedGPIOList) gpios;
    QLIST_HEAD(, BusState) child_bus;
    int num_child_bus;
    int instance_id_alias;
    int alias_required_for_version;
};

继承

继承分为对类的泛化和对接口的实现，这两者在QOM中主要是通过定义结构体TypeInfo中的成员实现的。在TypeInfo中通过指定name和parent分别指定该类及其父类的名字（应该说是type name或者type id，需保证全局唯一），在interfaces中指定该类实现的接口的名字。同时，为了向上类型转换和向下类型转换方便，还需要分别将该类父类对应的Object和ObjectClass结构体作为该类对应的Object和ObjectClass结构体中的首位成员。

interface Interface0 {
}

interface Interface1 {
}

abstract class Base extends Object {
}

class Derived0 extends Base implements Interface0 {
}

class Derived1 extends Base implements Interface0, Interface1 {
}

例如，上述Java代码“等价”下面用QOM实现的代码：

typedef struct Interface0 Interface0;
typedef struct Interface0Class {
    InterfaceClass parent_class;
};
static const TypeInfo interface0_info {
    .name   = "Interface0",
    .parent = TYPE_INTERFACE,
};

typedef struct Interface1 Interface1;
typedef struct Interface1Class {
    InterfaceClass parent_class;
};
static const TypeInfo interface1_info {
    .name   = "Interface1",
    .parent = TYPE_INTERFACE,
};

typedef struct Base {
    Object parent_obj;
};
typedef struct BaseClass {
    ObjectClass parent_class;
};
static const TypeInfo base_info {
    .name     = "Base",
    .parent   = TYPE_OBJECT,
    .abstract = true,
};

typedef struct Drived0 {
    Base parent_obj;
};
typedef struct Drived0Class {
    BaseClass parent_class;
};
static const TypeInfo drived0_info {
    .name          = "Drived0",
    .parent        = "Base",
    .instance_size = sizeof(Drived0),
    .interfaces    = (InterfaceInfo[]) {
        { "Interface0" },
        { },
    },
};

typedef struct Drived1 {
    Base parent_obj;
};
typedef struct Drived1Class {
    BaseClass parent_class;
};
static const TypeInfo drived1_info {
    .name          = "Drived1",
    .parent        = "Base",
    .instance_size = sizeof(Drived1),
    .interfaces    = (InterfaceInfo[]) {
        { "Interface0" },
        { "Interface1" },
        { },
    },
};

说到继承就不得不说一下类型转换，尤其是安全的向下类型转换。由于QEMU本身使用C语言实现的，而C语言本身不支持OO，因此不能像C++或JAVA那样使用.和->访问父类的成员，只能先将对象向上转换为父类对象，然后再访问父类的成员。此外，C语言也无法做到给成员函数自动传递this指针（或其他类似的概念），只能再成员函数的参数中增加一个指向该对象的指针，调用时手动传递该对象的指针，而这个参数类型只能为指向父类的指针。若子类中的override这个成员函数，常常需要访问子类的成员，因此需要将该参数向下转换为指向子类的指针。由于以上两点原因，QEMU中涉及到QOM的代码中类型转换的次数非常多。QOM中为了能更方便、安全地进行类型转换，提供了下面的helper 函数：

/**
 * object_dynamic_cast:
 * @obj: The object to cast.
 * @typename: The @typename to cast to.
 *
 * This function will determine if @obj is-a @typename.  @obj can refer to an
 * object or an interface associated with an object.
 *
 * Returns: This function returns @obj on success or #NULL on failure.
 */
Object *object_dynamic_cast(Object *obj, const char *typename);

/**
 * object_dynamic_cast_assert:
 *
 * See object_dynamic_cast() for a description of the parameters of this
 * function.  The only difference in behavior is that this function asserts
 * instead of returning #NULL on failure if QOM cast debugging is enabled.
 * This function is not meant to be called directly, but only through
 * the wrapper macro OBJECT_CHECK.
 */
Object *object_dynamic_cast_assert(Object *obj, const char *typename,
                                   const char *file, int line, const char *func);

这两个函数都可以进行安全的动态类型转换，但主要有以下2点不同：

当obj不是指向typename类型的指针时，object_dynamic_cast会返回NULL；而object_dynamic_cast_assert则会调用assert()使得当前程序退出；
object_dynamic_cast只是做了类型检查，而object_dynamic_cast_assert除此之外还将（成功的）类型转换的结果缓存了下来以供下次类型转换使用。因此，当某种类型频繁地转换为另一种类型时，使用object_dynamic_cast_assert会更快。

由于多数情况下，当obj不是我们期望的类型时，说明代码逻辑出了问题，我们无法进行进一步的处理，只能退出程序，因此object_dynamic_cast_assert更常用一些。而QOM也用宏封装了这个函数，方便我们调用：

/**
 * OBJECT_CHECK:
 * @type: The C type to use for the return value.
 * @obj: A derivative of @type to cast.
 * @name: The QOM typename of @type
 *
 * A type safe version of @object_dynamic_cast_assert.  Typically each class
 * will define a macro based on this type to perform type safe dynamic_casts to
 * this object type.
 *
 * If an invalid object is passed to this function, a run time assert will be
 * generated.
 */
#define OBJECT_CHECK(type, obj, name) \
    ((type *)object_dynamic_cast_assert(OBJECT(obj), (name), \
                                        __FILE__, __LINE__, __func__))

一般地，每一种QOM对象都会对OBJECT_CHECK再次封装，如#define ARM_CPU(obj) OBJECT_CHECK(ARMCPU, (obj), TYPE_ARM_CPU)。

多态

每个类对应的ObjectClass结构体类似C++中的虚函数表和类成员变量，因此QOM中多态的实现关键就是如何正确地初始化ObjectClass中的函数指针。这一步是在TypeInfo中的class_init回调函数中实现的，在每个类的第一个实例初始化时，会调用对应类的class_init回调函数先初始化ObjectClass。由于父类和子类Object中的class会指向不同的ObjectClass，因此若子类想要重写（override）父类中的函数，只需要在class_init回调函数中将ObjectClass中相应的成员函数赋值为子类自己实现的函数即可。

构造

在QOM中，对象的构造（初始化）分为以下4步：

注册TypeInfo；
根据TypeInfo注册TypeImpl；
根据TypeImpl构造类对象；
根据TypeImpl构造对象。

其中，对于同一种对象的多个实例来说，1~3步只会执行一次。比如，在第一次构造TYPE_ARM_HOST_CPU对象时，1~4步都会执行；而之后再次构造TYPE_ARM_HOST_CPU对象时，则只会执行第4步。

注册`TypeInfo`

由于C语言本身不支持OO，无法像在JAVA中用类似class Derived0 extends Base implements Interface0的方式声明一个类并指定继承关系、实现关系等，因此若要在C语言中实现OO则必须要有数据结构来保存这些信息。在QOM中，这部分信息需要利用TypeInfo这个结构体来提供。TypeInfo具体的字段及其含义如下：

name：该类的typename，必须；
parent：父类的typename，必须：
abstract：是否为抽象类，若为抽象类则不能实例化（默认不是抽象类）；
class_size：类对象的大小，若为0则与父类类对象的大小相同（默认与父类类对象大小相同）；
class_init：类对象构造函数，虚函数表的初始化需在此完成；QOM中调用顺序为先调用父类类对象的构造函数，再调用子类类对象的构造函数；
class_base_init：在构造子类类对象时，先构造父类类对象，然后将父类类对象拷贝到子类类对象中，而这种内存拷贝可能会造成副作用，此时class_base_init可用来抵消这种副作用；QOM中会在调用完所有父类类对象构造函数之后、调用子类类对象构造函数之前调用class_base_init，调用顺序为按照从子类到父类的顺序调用所有父类类对象的class_base_init（但不会调用本身类对象的class_base_init）；
class_data：传递给类对象构造函数class_init和class_base_init的入参；
interfaces：该类实现的接口列表，列表最后一个元素需为空；
instance_size：实例的大小，若为0则与父类实例的大小相同；
instance_init：实例构造函数，与OO语言相同，除非与父类成员变量初始化的值不同，否则只需初始化子类的成员变量即可；QOM中调用顺序为先调用父类实例的构造函数，再调用子类实例的构造函数；
instance_post_init：在调用完所有的构造函数后，会调用子类及父类的instance_post_init来结束初始化的流程；QOM中会在调用完成所有构造函数后调用instance_post_init，顺序为先调用子类的instance_post_init，再调用父类的instance_post_init；
instance_finalize：实例析构函数，与OO语言相同，只需释放子类的成员变量，不需释放父类实例的成员变量，也不需释放子类实例（否则会造成double free）；QOM中调用顺序为先调用子类实例的析构函数，再调用父类实例的析构函数。

用户还需要通过type_register_static和type_init来注册TypeInfo。比如上文继承中示例代码中的类可以通过以下方式来注册对应的TypeInfo：

static void register_types(void)
{
    type_resgister_static(&interface0_info);
    type_resgister_static(&interface1_info);
    type_resgister_static(&base_info);
    type_resgister_static(&drived0_info);
    type_resgister_static(&drived1_info);
}
type_init(register_types)

根据`TypeInfo`注册`TypeImpl`

上一节中type_register_static会根据TypeInfo生成对应的TypeImpl并将其加入到全局的哈希表中，便于后续根据类型名（即TypeInfo中的name）查找到对应的TypeImpl，而TypeImpl才是真正保存类型信息的结构，TypeInfo只是为了方便开发者。而type_init则是注册对应的register函数，但没有调用这个函数（type_init是通过宏生成一个__attribute__((constructor))的函数，在该函数中将参数传入的函数加入到一个链表中，__attribute__((constructor))属性可以保证生成的函数会在main之前被调用）。在main函数中通过module_call_init(MODULE_INIT_QOM)调用通过type_init注册的函数，也就是实现了根据TypeInfo注册TypeImpl。

根据`TypeImpl`构造类对象

个人理解，类对象就是一个存放该类的实例共用的信息的结构，比如callback（这个功能类似C++中的虚函数表）、属性。因此一个类只需要一个类对象，该类的所有实例共用这一个类对象。在该类实例化第一个实例对象时，会首先通过type_initialize实例化类对象，并将TypeImpl中的class指向该类对象。

static void type_initialize(TypeImpl *ti)
{
    TypeImpl *parent;

    // 如果已经该类的类对象已经初始化了，则直接返回
    if (ti->class) {
        return;
    }

    ti->class_size = type_class_get_size(ti);
    ti->instance_size = type_object_get_size(ti);
    /* Any type with zero instance_size is implicitly abstract.
     * This means interface types are all abstract.
     */
    if (ti->instance_size == 0) {
        ti->abstract = true;
    }
    if (type_is_ancestor(ti, type_interface)) {
        ...
    }
    ti->class = g_malloc0(ti->class_size);

    parent = type_get_parent(ti);
    if (parent) {
        // 如果该类存在父类，则首先初始化父类的类对象，再将父类的类对象拷贝过来
        type_initialize(parent);
        ...
        memcpy(ti->class, parent->class, parent->class_size);
        ...
    } else {
        ti->class->properties = g_hash_table_new_full(
            g_str_hash, g_str_equal, g_free, object_property_free);
    }

    ti->class->type = ti;
    // 上述拷贝父类类对象时如果存在副作用，则通过class_base_init消除
    while (parent) {
        if (parent->class_base_init) {
            parent->class_base_init(ti->class, ti->class_data);
        }
        parent = type_get_parent(parent);
    }
    // 调用class_init初始化类对象；由于上述已经实例化父类的类对象了，因此class_init的调用顺序是先调用父类的class_init，再调用子类的class_init
    if (ti->class_init) {
        ti->class_init(ti->class, ti->class_data);
    }
}

根据`TypeImpl`构造对象

当构造对象时，首先根据类型名查找到对应的TypeImpl，分配一段对应大小（大小为type->instance_size）的内存后调用object_initialize_with_type进行对象的初始化。object_initialize_with_type首先会利用obj->calss = type->class将对象与其对应的类对象关联起来，然后调用object_init_with_type来依次调用构造函数（instance_init）来完成初始化。

static void object_initialize_with_type(void *data, size_t size, TypeImpl *type)
{
    Object *obj = data;

    ...
    memset(obj, 0, type->instance_size);
    obj->class = type->class;
    object_ref(obj);
    ...
    object_init_with_type(obj, type);
    object_post_init_with_type(obj, type);
}

static void object_init_with_type(Object *obj, TypeImpl *ti)
{
    // 先调用父类的构造函数
    if (type_has_parent(ti)) {
        object_init_with_type(obj, type_get_parent(ti));
    }

    // 再调用子类的构造函数
    if (ti->instance_init) {
        ti->instance_init(obj);
    }
}

析构

QOM的对象在构造出来之后需要依赖引用计数来进行内存的管理，这需要开发者手动调用object_ref/object_unref，当引用计数达到0时，则会调用object_finalize进行对象的析构，析构时首先会调用子类的析构函数，再调用父类的析构函数，最后调用free释放该对象的内存。

static void object_deinit(Object *obj, TypeImpl *type)
{
    // 先调用子类的析构函数
    if (type->instance_finalize) {
        type->instance_finalize(obj);
    }

    // 再调用父类的析构函数
    if (type_has_parent(type)) {
        object_deinit(obj, type_get_parent(type));
    }
}

static void object_finalize(void *data)
{
    Object *obj = data;
    TypeImpl *ti = obj->class->type;

    object_property_del_all(obj);
    object_deinit(obj, ti);

    g_assert(obj->ref == 0);
    if (obj->free) {
        obj->free(obj);
    }
}
